舗装試験機｜土の自動突固め装置（ノンスリップ型）

HOME＞土木試験機＞土の自動突固め装置

●　本装置は電動ギヤー駆動方式で、モールドテーブルの回転移動はゼネバギヤーとエアーシリンダーにより行う構造です。
ダンパーロッドはラック式となっているのでダンパー引き上げ時のスリップがなく所定の落下高さが得られます。

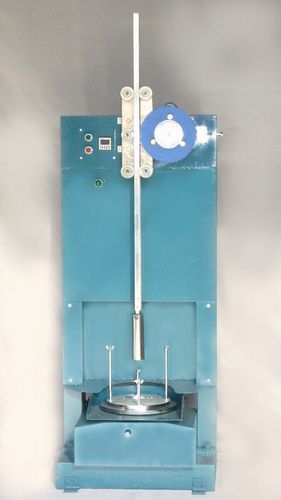

ＴＳ－２２１　土の自動突固め装置（ノンスリップ型）

仕様

（１）駆動装置	電動ギヤー駆動方式
（２）電動機	３相，ＡＣ２００Ｖ，４００Ｗ
（３）減速機	ウォームギヤー減速機
（４）ダンパー重量	第１突固め方法　　２．５kg
	第２突固め方法　　４．５kg
（５）ダンパー落下高	第１突固め方法　　３００mm
	第２突固め方法　　４５０mm
（６）モールドテーブル	ゼネバギヤーとエアーシリンダーによる自動回転移動式
（７）自動停止装置	電子カウンター
（８）供給電源	３相，ＡＣ２００Ｖ，５０／６０Hz，１０Ａ

	＊　エアーコンプレッサーは付属しません。　お問い合せください。
