配給の理念が結実した、フリージアマクロスの土木試験機
|
|
本機は、アスファルト舗装用混合物の水浸ホイールトラッキング試験装置で、水と交通作用によって起こる性状変化を実際と類似した条件で実験的に求める室内試験機です。
試験は、供試体を水槽内に設け、一定温度条件のもとにおいて、荷重をかけた車輪を供試体上で往復運動させ、性状変化を試験するものです。
| １．供試体寸法 | 巾３００ｍｍ×長さ３００ｍｍ×厚さ５０～１５０ｍｍ |
| |
巾３００ｍｍ×長さ３００ｍｍ×厚さ５０～１５０ｍｍ |
| ２．車輪負荷装置 | |
| （１）負荷方式 | ダイレクト負荷、電動スクリュージャッキ昇降式 |
| （２）接地圧 | 輪荷重 ７０±１ｋｇｆ（標準） 接地圧 ６．４±０．１５ｋｇｆ／c㎡ |
| |
輪荷重 ５５±１ｋｇｆ（水浸） 接地圧 ５．５±０．１５ｋｇｆ／c㎡ |
| （３）走行試験輪 | ソリッドタイヤ （接地圧検査表付） |
| |
直径２００ｍｍ×巾５０ｍｍ×ゴム圧１５ｍｍ |
| ゴム硬度 | ＪＩＳ硬度７８±２（６０℃） ＪＩＳ硬度８４±４（２０℃） |
| （４）昇降電動機 | ＡＣ１００Ｖ ３相 ９０Ｗ |
| ３．往復走行装置 | |
| （１）走行方法 | クランク駆動車輪往復運動式 |
| （２）走行速度 | ２０～７５回／ｍiｎ （標準４２回／ｍiｎ） 無段変速 |
| （３）走行距離 | ２３０ｍｍ （標準） ３５０ｍｍ （水浸） |
| （４）走行位置 | 供試体 中央 前 後 （３位置設定式） |
| ４．トラバース走行装置 | |
| （１）走行方式 | 電動スクリュー駆動走行枠反転往復運動式 |
| （２）トラバース速度 | ４０～１６０ｍｍ／ｍiｎ （標準１００ｍｍ／ｍiｎ） 無段変速 |
| （３）トラバース巾 | ０～３００ｍｍ |
| （４）トラバースモーター | ＡＣ２００Ｖ ３相 ０．２kw |
| ５．水浸装置 | |
| （１）水槽 | ステンレス製 |
| （２）ヒーター | （パイプヒーター）ＡＣ２００Ｖ ６kw 加熱防止、 空焚防止付 |
| （３）循環ポンプ | ＡＣ１００Ｖ 単相 ８０Ｗ |
| ６．計測装置 | |
| （１）走行回数 | カウンター表示 任意往復回転設定自動停止 |
| （２）変位量 | 最大４０ｍｍ（５０ｍｍストロークリニアゲージ使用） |
| |
アナログレコーダー記録、 デジタルプリンター印字 |
| ７．機体寸法 | 長さ１８８０ｍｍ×奥行１１３０ｍｍ×高さ１３６０ｍｍ |
| |
◆ 水浸および非水浸条件で試験が行えます。
◆ 車輪の往復運動走行速度とトラバース速度を任意希望速度に無段で変速することができます。
◆ 衝撃がなくスムースで静かな車輪走行試験が行えます。
◆ 車輪走行枠が供試体台座より大きく後退するので、広いスペースで供試体の取付、取外しが容易に行えます。

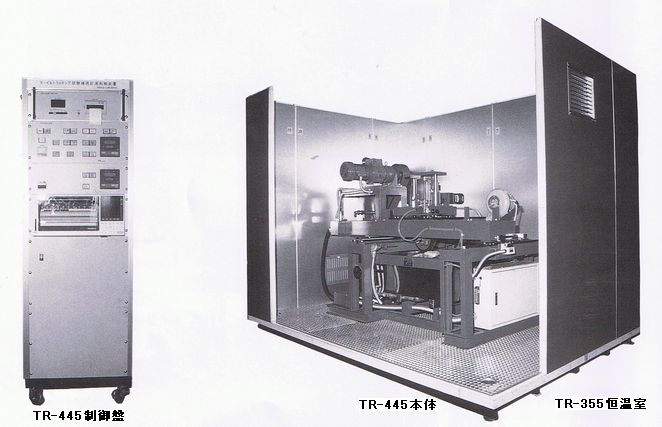

◆ 恒温室（オプション）のガラス窓より試験状況を監視しながら、車輪の往復走行、車輪の上昇下降、トラバース移動、
変位量の測定記録、温度の測定記録が制御盤操作で容易に行えます。
